在一個只有5×5個高架地板大小的空間,如何規劃部署機架和機櫃 ?

在這樣的條件下,建造一個滿足管理需求又能符合企業所需的資料中心基礎設施,常常困擾著資訊主管們,一般常聽到的說法:不是不想改善,不知道該如何改起?

在網路設備及佈線機架系統,我們使用2個45U的機架及1個12英吋+2個8英吋垂直理線模組來組成,這樣的組合,可以部署1000個Cat.6資訊節點,及安裝其相關的網路設備.

在伺服器機櫃方面,我們使用3個45U的開放式4柱櫃+8個4英吋垂直理線模組來構成,這排機櫃系統,可以安裝超過100台1U Server. 而且所有的線, 不管是網路跳線,KVM線,RS232線,都可以被收的漂漂亮亮,整整齊齊.

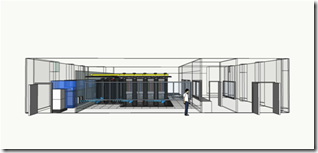

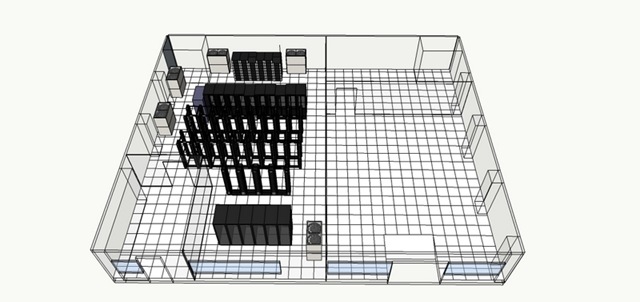

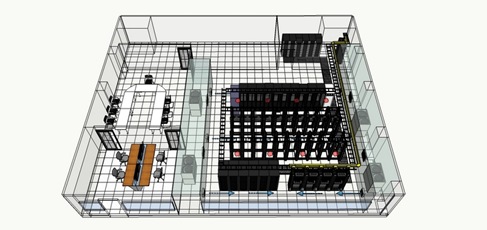

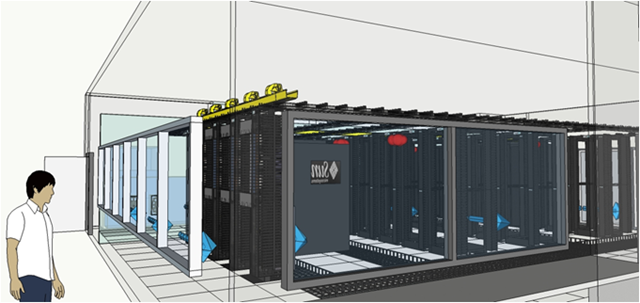

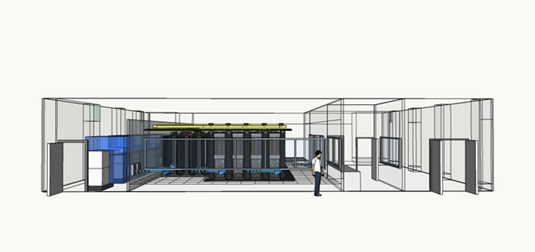

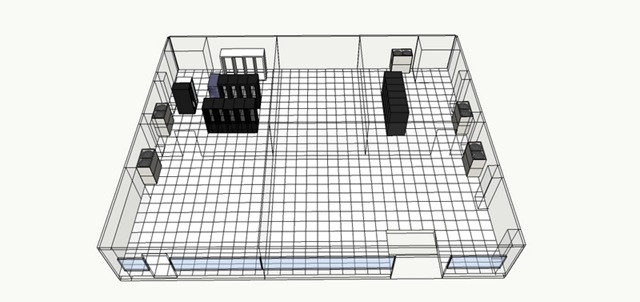

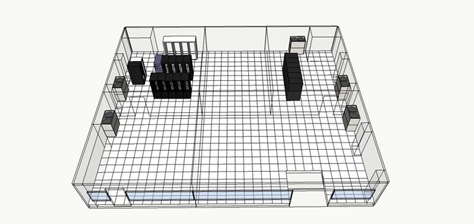

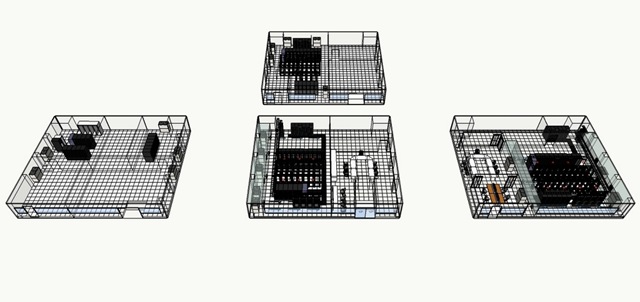

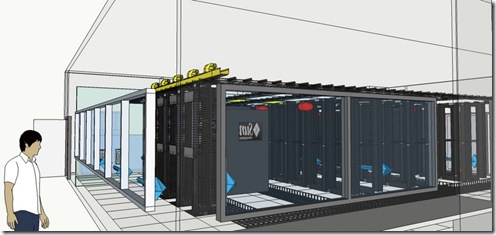

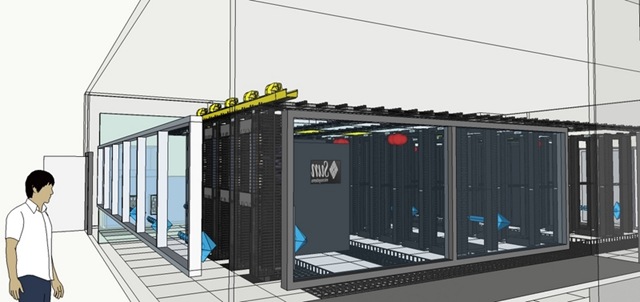

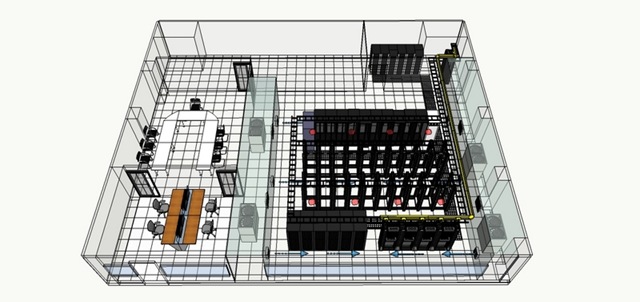

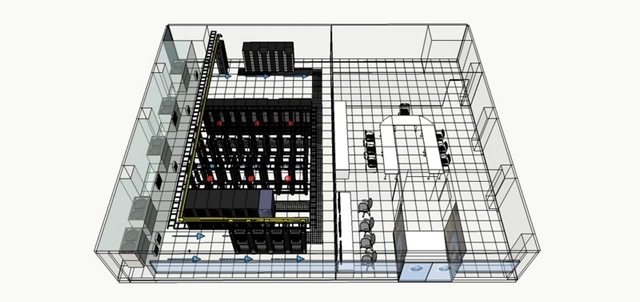

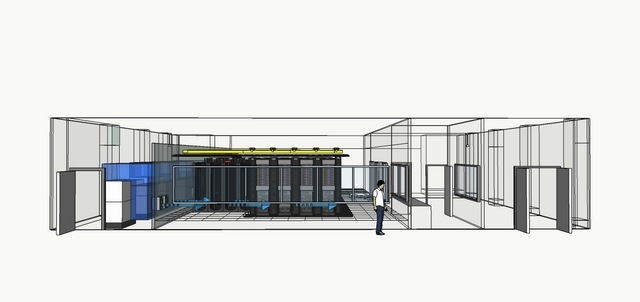

下面的設計圖,是我們提供的3D仿真預視服務.在還沒實作前,就可讓您可以從任何的角度,觀看您未來機房的一切視角.也讓您在提出預算簡報時,可如真的預見未來.

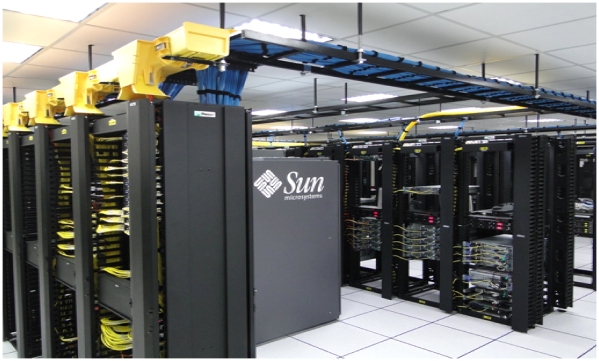

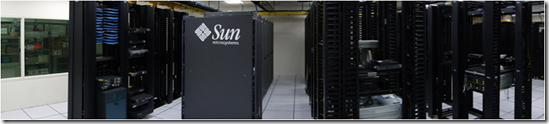

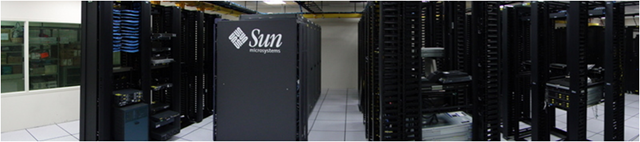

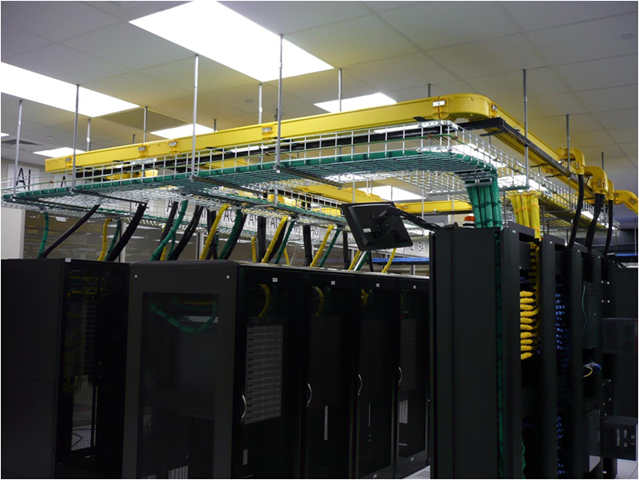

真實的機房:

新名詞:
Mission Critical IT infrastructure / 關鍵任務信息技術基礎設施

當今和未來,所有的企業不斷湧向網路系統、網路應用、而支撐系統運作需求和基礎設施技術,正在改變著資料中心設施和關鍵任務信息技術基礎設施。而其中我們關注的技術領域包括：

1. 能源(Power)  : 能源效率、電源管理和電力分佈系統
2. 製冷(Cooling) : 開放式和封閉式冷卻體系結構
3. 機架和機櫃系統
4. 模組式高性能網路佈線系統：使用模組式10G光纖及Cat.6A銅線佈線系統,達到PnP的方式,讓數據資料中心的成本效益、速度、可靠性和頻寬直到物理層。
5. 物理層次和邏輯層次的安全系統及其解決方案
6. 環境監控、測量和管理系統
7. NOC : 空間設計、模塊化構建和部署,幫您建構優越的管理中心

這些領域是我們關注的,也是我們可以提供給您的服務,歡迎您來電討論.

國際銅價大漲,逼近8000美元/每噸,所有的網路線報價,從今天起,調漲20%.漲幅真的很大呀!

再漲下去,看來FTTD(光纖到達桌面)就會很自然的成熟了!

因為有了‘光纖水晶頭’,任何人都可以自行端接光纖佈線,光纖佈線系統,已不再是使用純光系統的瓶頸,光交換器的價格,變成是最大的阻礙.這也許是使用量與價格成反比的兩難問題,是先將光交換器賣的便宜一些,來提高量能,抑或是等量能上來再降價的’雞與蛋’的狀況.


總之,銅線佈線系統,會越來越貴,這點恐怕已成事實.

為什麼我們總是喜歡建議您用一顆顆Cat.6端接模組,而不是一支那種傳統黑不溜丟已有24Port的PatchPanel.

它的答案其實很單純,但卻不是模組式Jack性能優秀這一條,因為它的性能真的本來就是很優秀,不用多言!

其原因有三點:
1. 漂亮
2. 美觀
3. 好看

廢話一堆 ? 不然! 佈線系統的最高境界,需是功能與美觀齊備的.性能的優秀,一流的品牌通通俱足,但是美學的設計,卻就難得一見.

Panduit是此中好手.

如果設計美學不重要,那您買Sony VAIO 幹啥來著!?

Panduit在這個銅線解決方案的最小構成單位,提供了 11個顏色讓您選擇應用,人生是彩色的,Panduit佈線系統亦然.

象牙白/橙色/紅色/藍色/綠色/黃色/紫色/黑色/白色/灰色/電氣白

MM巧克力? 不是啦! 是Panduit mini-jack施工過程拍下來的照片.

為什麼要用這麼多的顏色?

因為要使用顏色管理呀! 每個辦公桌4個節點,定義黃色是帶有48V DC的DPOE使用,綠色是傳統電話,紅色是專線電話,藍色是網路,清清楚楚,不用貼啥麼第1孔,第2,3,4孔,人家還問是左邊算來1,還是右邊起算1…..

Yes! 光世代真的來了.

在我們的印像中,佈放光纖,永遠都是一個工程問題,得請別人來 熔接 才能搞定最後的那兩棵頭,所以非不得已,都只好用貓五Cat.5/貓六Cat.6的銅線系統(Copper)來撐.

但是,世界變了,天氣變熱了,光纖接頭系統,也變了….變的很簡單很簡單! 我們叫它 光纖水晶頭  ,因為它與您打一個銅線水晶頭差不多而已了.

Panduit 的OptiCAM 光纖水晶頭 :
1. 不需熔接,直接將光纖插進去就可以.
2. 可重複使用,沒做好? 解開重來 ! 您的銅線水晶頭還得剪掉哩!
3. 題供OCTT工具(整合錯誤定址視覺指示裝置),可讓您100%的施作成功.
4. 提供 LC SC ST 三種接頭類型.
5. 提供多模光纖接頭 OM1(62.5/125) OM2(50/125)  OM3(10G)
6. 提供單模光纖接頭 OS1(9/125)
從此,光纖到那(FTTx),都不再是工程上問題了.

有興趣的朋友們,歡迎來電,我們可以提供免費的教育訓練(但是您得付一點點材料費).

剖面圖:

使用2個機架及大型魚骨頭,收容了1350超六類的網路節點.
這是ZMAN於2006/12在哈客家新辦公室的傑作.

Panduit提供了目前業界最優的解決方案,讓您可以只使用一點點的樓板面積,就可容納下驚人數量的網路節點.

正面:

背面:每一條進入線,都是直線進行的,乾淨俐落.
